شركت كالاي صنعت نفت

 شير تست براي آزمايش يكپارچگي ، عملكرد كلي و طبقه بندي نشتي صندلي انواع شيرهاي كنترل و سوپاپ هاي موتور با توجه به استانداردهاي بين المللي آزمون شير كنترل ، مانند ANSI FCI 70-2 و IEC 60534-4. است.

بسته به نوع كاربرد ، شير تست با مدارهاي آزمايش گاز و مايع براي انجام آزمايش هاي بسته شدن و پوسته در سطح فشار بالا و پايين تكميل مي شوند. شير تست براي آزمايش شيرهاي كنترل از نوع Globe ، شيرهاي كنترل نوع پروانه اي و شيرهاي كنترل نوع camflex / waver طراحي شده اند. ابعاد بر اساس ANSI B16.34 براي ابعاد فلنج و طول بدنه API 6A ساخته شده است.

شيرهاي تست معمولاً مجهز به سيستم بستن هيدروليك متناسب كنترل شده توسط رايانه هستند تا از اضافه بار نيرو به بدنه شير جلوگيري كند. براي بدست آوردن بدنه سوپاپ بدون تنش ، شير تست مي تواند با استفاده از فشار آزمايش واقعي خود ، با استفاده از پلاگين هاي تست خود انرژي دهنده يا جداول آزمايش حلقه چند منظوره ، خودكارآمد كننده ، نيروي گيره ايجاد كند.

مدارهاي تست شير ​​كنترل

شير تست مجهز به سيستم اندازه گيري نشت (صندلي) براي آزمايش و طبقه بندي نشتي است. قابليت اطمينان ، پاسخ و دقت شير ​​كنترل به شدت تحت تأثير كنترل هاي آن است ، به عنوان مثال محرك ، موقعيت ياب ، تنظيم كننده ها و غيره در يك هماهنگي دقيق كار كنيد.

انواع شير تست

سوپاپ هاي چك ، كه به آنها شيرهاي برگشت ناپذير يا يك طرفه نيز گفته مي شود ، براي جريان سيال يك طرفه در يك خط لوله طراحي شده اند. آنها از يك كلاپ ساخته شده اند كه از يك لولا ، شافت يا سنجاق ، كه در زير بدنه قرار دارد ، در داخل بدنه سوپاپ آويزان است. طرح اوليه سوپاپ چك ، جريان برگشتي را در يك خط مهار مي كند.

برنامه هاي كاربردي شير تست را بررسي كنيد:

از آب آشاميدني در برابر آلودگي ناشي از جريان برگشتي ناشي از نيروي جاذبه ، سيفونژ عقب يا فشار برگشتي محافظت كنيد (به عنوان مثال اسپري آشپزخانه متصل به شيلنگ يا اسپري دستي دوش)

از تجهيزات حساس در برابر آسيب احتمالي يا آلودگي ناشي از تغيير جهت جريان (مانند متر آب ، پمپ يا فيلتر) محافظت كنيد.

پس از خاموش شدن جريان ، آب را در سيستم يا لوله نگه داريد تا از تخليه جلوگيري كند يا راه اندازي مجدد آن آسان شود (به عنوان مثال سيستم هاي پمپاژ).

جلوگيري از جريان متقاطع در سيستم هاي داراي فشار خطي نابرابر (به عنوان مثال ورودي هاي آب سرد و گرم در ميكسرهاي ترموستاتيك).

در صورت خرابي شير ، خطر برگشت جريان يا نشت را كاهش دهيد (به عنوان مثال شير برقي در ورودي دستگاه).

با اطمينان از جريان يك طرفه (به عنوان مثال سيستم گرمايشي چند منطقه اي يا پمپ هاي تقويت كننده) به سيستم هاي پيچيده اجازه عملكرد صحيح را بدهيد.

براي كسب اطلاعات بيشتر در مورد شير تست اينجا كليك كنيد.

 اصول شير پلاگ ولو

يك شير پلاگ ولو به شكل يك استوانه يا مخروط است و مي تواند درون بدنه شير چرخانده شود تا جريان مايعات را كنترل كند. دريچه هاي پلاگين يك يا چند گذرگاه توخالي دارند كه غالباً به صورت افقي قرار مي گيرند تا در هنگام باز بودن امكان سهولت در عبور از شير را فراهم كنند. متداول ترين نوع شير پلاگ ولو مدل 2 پورت با موقعيت باز و بسته است. اين دو پورت معمولاً در دو طرف مخالف شير قرار دارند و يك راه عبور از ورودي به خارج دارد و ساقه و دسته در قسمت بالايي قرار دارد. يك شير پلاگ ولو همچنين از يك شير چهارم چرخشي استفاده مي كند ، كه در مواردي كه كار سريع و مكرر ضروري است ، مفيد است. انتهاي شير مي تواند فلنج ، نوع توپي يا جوش لب به لب باشد.

انواع شيرهاي پلاگين و كاربردهاي آنها

 اگرچه شيرهاي پلاگين انواع زيادي دارند ، اما چهار دسته كلي وجود دارد كه هر كدام مزاياي خاص خود را دارند.

1. سوپاپ پلاگين روغنكاري شده

 همانطور كه از نامش پيداست ، يك شير روانكاري از روانكاري استفاده مي كند كه معمولاً از روغن پايه و بهبود گرانروي ساخته شده است (مانند سيليس آمورف يا بخار) كه تحت فشار بين دوشاخه و صندلي بدنه تزريق مي شود تا درگاه هاي اصطكاك و مهر و موم را كاهش دهد. توليدكنندگان شيرآلات معمولاً روان كننده مناسب مايعات فرآيند را توصيه مي كنند و شيرها بايد فقط پس از چند چرخه و در بعضي موارد بعد از هر چرخه آب بندي شوند. يك شير پلاگين با نگهداري بالا در نظر گرفته مي شود ، آنها اغلب در برنامه هايي كه عمليات نادر دارند انجام مي شود. شير پلاگ ولو در فرايندهايي كه از مايعاتي استفاده مي كنند كه ذرات ساينده ملايمي مانند برنامه هاي بالادست كثيف ، سيستم هاي خط لوله گاز كه به دريچه هاي باي پس نياز دارند و به عنوان دريچه هاي دمنده در ايستگاه هاي سوپاپ و شيرهاي فشار دهنده ، به خوبي عمل مي كنند.

2. شير پلاگين بدون روغن

اين شير پلاگين از يك مخروطي شكل استفاده مي كند كه مانند يك گوه عمل مي كند و يك آستين پليمري را بر روي حفره بدن فشار مي دهد. استفاده از آستين اصطكاك بين مكانيزم پلاگين و بدنه را كاهش مي دهد. در برنامه هايي كه نياز به حداقل نگه داشتن تعمير و نگهداري است ، اغلب از شيرهاي پلاگين بدون روغن استفاده مي شود ، از جمله خدمات ويژه در گوگرد ، هيدروژن فلورايد يا مايعات به دام افتاده يا جامد و بالقوه شير را مسدود مي كنند. با اين حال ، شيرهاي پلاگين بدون روغن توسط دما و سازگاري شيميايي مواد غير فلزي ساخته شده محدود مي شوند.

شير پلاگ ولو از اجزاي مختلفي استفاده مي كند كه به شير اجازه مي دهد به صورت مكانيكي منبسط شود و عملكرد يك بلوك مضاعف و عملكرد واقعي در يك شير را به آن مي دهد. دريچه پلاگين از مكانيزمي استفاده مي كند كه بين موقعيت باز و بسته مي چرخد ​​و از هر دو آب بند از مسير جريان محافظت مي كند. در حين چرخش هيچ تماسي بين بدنه و مهر و موم ها وجود ندارد و هنگام بسته شدن دريچه لغزش ها روي صندلي بدنه منبسط مي شوند تا از ايجاد هرگونه سايش يا سايش درزها جلوگيري شود. آنها اغلب براي جلوگيري از آلودگي محصول در برنامه هايي كه نيازي به جداسازي مضاعف ندارند ، استفاده مي شوند.

براي خريد شير پلاگ ولو اينجا كليك كنيد.

شير پلاگ ولو يك شير چرخشي است. شير پلاگ ولو مي تواند استوانه اي يا مخروطي باشد و انواع مختلفي از درگاه را دارد. شير پلاگ ولو به دو صورت روانكاري يا غير روانكاري در دسترس هستند. انتهاي شير پلاگين مي تواند فلنج ، نوع توپي يا جوش لب به لب باشد.

1. شير پلاگ ولو بدون روغن

شير پلاگ ولو مخروطي و صيقلي مانند عمل كرده و آستين را به بدنه فشار مي دهد. آستين غير فلزي اصطكاك بين دوشاخه و بدنه را كاهش مي دهد. مانند شيرهاي توپي نشسته نرم ، شيرهاي پلاگين غير روانكاري توسط دما و سازگاري شيميايي مواد غير فلزي مورد استفاده محدود مي شوند. از شيرهاي پلاگين بدون روغن استفاده مي شود به جاي شيرهاي پلاگ روان شده ، كه در آن لازم است تعمير و نگهداري به حداقل برسد. آنها مي توانند در خدمات ويژه (به عنوان مثال گوگرد و هيدروژن فلورايد) مورد استفاده قرار گيرند ، زيرا هنگام تعويض ، در جايي كه مايعات رسوب آور به دام افتاده يا جامد مي شوند ، به طور بالقوه سوپاپ را متوقف مي كنند.

2. شير پلاگ ولو روانكاري

اين نوع شير فقط از نوع تعادل فشار معكوس هستند و اگر محصول اجازه استفاده از روان كننده را بدهد ، بايد استفاده شود. روان كننده ها بايد حاوي روغن پايه و يك ماده اصلاح كننده مانند سيليس آمورف يا بخار باشند. آنها در فرآيندهايي كه مايع ذرات ساينده ملايم را حمل مي كند عملكرد خوبي دارند. منافذ مخروطي دوشاخه و بدنه با هم مطابقت داده شده و يك ناحيه نشيمن نسبتاً وسيع را تشكيل مي دهد. سوراخ دوشاخه به طور معمول كاهش مي يابد اما پورت كامل براي برنامه هاي دوغاب با محتواي جامد بالا در دسترس است كه اين شيرها به ويژه از انواع ديگر مناسب ترند. شيرهاي پورت كامل بطور قابل توجهي گران تر از پورت كاهش يافته هستند و معمولاً در كاربردهاي هيدروكربن مورد استفاده قرار نمي گيرند.

درزگير يا روان كننده يك مهر و موم بين دوشاخه و بدنه ايجاد مي كند ، از سطوح نشيمنگاه در برابر خوردگي محافظت مي كند و به عنوان روان كننده عمل مي كند ، بنابراين نيروي لازم براي باز يا بسته شدن شير را كاهش مي دهد. در بيشتر طراحي ها ، پلاگين را مي توان از طريق تنظيم دستي پيچ جك از صندلي بلند كرد. جامدات ممكن است پس از چنين مداخله اي بين دوشاخه و صندلي به دام بيفتند و خاموش شدن قابل اعتماد را مختل كنند.

شير پلاگ ولو به طور معمول در برنامه هاي مختلف استفاده مي شوند ، جايي كه آلودگي مايع فرآيند جاي نگراني ندارد. شير آلات با اين وجود سنگين تر و گرانتر از شيرهاي توپي هستند. آنها همچنين به طور گسترده اي در سيستم هاي خط لوله گاز به عنوان دريچه هاي باي پس براي شيرهاي توپي اصلي ، شيرهاي دمنده در ايستگاه هاي شير و شيرهاي ضربه گير استفاده مي شوند.

براي خريد شير پلاگ ولو اينجا كليك كنيد.

شير چك ولو و نحوه عملكرد آنها:

شير چك ولو يك سوپاپ چك درون خطي با يك پيكان است كه جهت جريان را نشان مي دهد. شير چك ولو وسيله اي است كه فقط جريان مايعات را در يك جهت امكان پذير مي كند. آنها دو درگاه دارند ، يكي به عنوان ورودي براي رسانه ها و ديگري به عنوان خروجي براي رسانه ها. از آنجا كه آنها فقط جريان رسانه را در يك جهت اجازه مي دهند ، معمولاً به آنها "دريچه هاي يك طرفه" يا " شير چك ولو" گفته مي شود. هدف اصلي سوپاپ چك جلوگيري از برگشت جريان در سيستم است.

سوپاپ چك براي كار به ديفرانسيل فشار متكي است. براي باز شدن شير به فشار بيشتري در سمت ورودي شير نسبت به سمت خروجي نياز دارند. وقتي فشار در سمت خروجي بيشتر باشد (يا فشار سمت ورودي به اندازه كافي زياد نباشد) ، شير بسته مي شود. بسته به نوع شير ، مكانيسم بسته شدن متفاوت است. برخلاف شيرهاي ديگر ، آنها براي كار صحيح به دسته ، اهرم ، محرك يا انسان نياز ندارند.

شير چك ولو معمولاً در برنامه هايي نصب مي شوند كه جريان برگشتي باعث ايجاد مشكل مي شود. با اين حال ، از آنجا كه آنها شيرهاي برگشتي نيستند ، يك راه حل ارزان ، موثر و آسان براي حل يك مسئله بالقوه هستند. اگر جريان برگشتي آلوده باشد ، جريان برگشت مي تواند باعث ايجاد مشكل شود و بنابراين ، رسانه هاي بالادست را آلوده مي كند. به عنوان مثال ، يك خط فاضلاب داراي يك شير برگشتي نيست تا اطمينان حاصل شود كه زباله ها مي توانند خارج شوند اما دوباره وارد سيستم نمي شوند. اگر جريان برگشتي به تجهيزات بالادست آسيب برساند كه فقط به رسانه ها اجازه مي دهد در يك جهت جريان داشته باشند ، از آنها استفاده مي شود. اندازه ها ، طرح ها و مواد مختلفي براي اطمينان از وجود شير چك ولو براي هر كاربرد وجود دارد.

شير چك ولو چگونه كار مي كند؟

فشار ترك خوردن

براي سوپاپ چك به حداقل فشار بالادست (ديفرانسيل فشار بين ورودي و خروجي) نياز است تا دريچه باز شود و از طريق آن جريان يابد. به اين حداقل فشار بالادستي كه در آن باز شدن شير اتفاق مي افتد ، "فشار ترك خوردگي" شير چك ولو گفته مي شود. فشار ترك خوردگي خاص براساس طراحي و اندازه شير تغيير مي كند ، بنابراين اطمينان حاصل كنيد كه سيستم شما مي تواند اين فشار ترك خوردگي را ايجاد كند و براي كاربرد مناسب است.

بستن شير چك ولو:

اگر فشار بالادست هرگز به زير فشار ترك خوردگي برسد يا فشار برگشتي وجود داشته باشد شير بسته خواهد شد. بسته به طراحي شير چك ، مكانيسم بسته شدن مي تواند تغيير كند. به طور خلاصه ، فشار برگشتي يك دروازه ، توپ ، ديافراگم يا ديسك را به سمت روزنه هل مي دهد و آن را مهر و موم مي كند. بسته به طراحي ، فرآيند بسته شدن مي تواند توسط يك فنر يا نيروي جاذبه كمك كند.

براي كسب اطلاعات بيشتر در مورد شير چك ولو اينجا كليك كنيد.

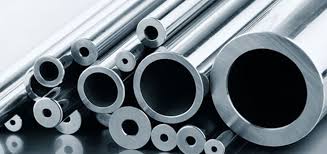

لوله الوي استيل چيست؟

از آنجا كه فرايندهاي توليدي تكامل يافته و پيچيده تر شده اند ، گزينه هاي خريداران متناسب با نيازهاي بي نظير در صنايع مختلف گسترش يافته اند.اما همه انواع لوله ها برابر نيستند. متخصصان صنعت لوله كشي مي توانند با بررسي انواع فولاد موجود و درك اين موضوع كه چرا برخي از لوله ها بهتر است، خريداران بهتر مي توانند تصميم بگيرند.در اين مطلب در مورد انواع لوله ها از جمله لوله الوي استيل توضيح مي دهيم:

لوله الوي استيل فولادهاي آلياژي است  كه مقادير مشخصي از عناصر آلياژي را شامل مي شوند. به طور كلي ، عناصر آلياژي باعث مي شود كه فولادها در برابر ضربه مقاومت بيشتري داشته باشند. در حالي كه رايج ترين عناصر آلياژي شامل نيكل ، كروم ، منگنز ، سيليكون و مس است ، بسياري ديگر در توليد فولاد استفاده مي شوند.

تركيبات بي شماري از آلياژها و غلظتهاي مورد استفاده در صنعت وجود دارد كه هر تركيبي براي دستيابي به كيفيتهاي خاص طراحي شده است.

انواع لوله الوي استيل در صنعت لوله كشي براي خدمات در شرايط شديد ، خواه در شرايط گرم يا سرد و يا در معرض شرايط نادرست مورد استفاده قرار مي گيرد. اين به اين دليل است كه تركيب شيميايي و تصفيه حرارتي مناسب مي تواند لوله اي در عين حال انعطاف پذير و قوي داشته باشيد كه مي تواند جلوي ضرب را بگيرد. صنايع نفت و گاز و توليد برق اغلب از لوله الوي استيل حمايت مي كنند.

لوله الوي استيل همچنين باعث افزايش مقاومت در برابر خوردگي نسبت به ساير لوله هاي فولادي مي شوند. همين امر باعث مي شود كه براي شركت هاي شيميايي نيز يك انتخاب برتر باشد.

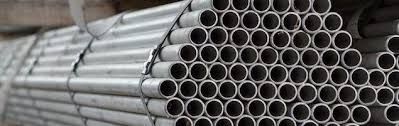

لوله هاي كربن

در صنعت مدرن ، كربن برجسته ترين ماده افزودني يك ماده آهني است ، اما عناصر آلياژي از انواع مختلف متداول است.لوله هاي فولادي كربن به دليل استحكام و سهولت كارآيي ، از كاربرد گسترده اي در بسياري از صنايع برخوردار است. از آنجا كه حاوي عناصر آلياژي نسبتاً كمي است و در غلظت كم نسبتاً ارزان است.

لوله هاي فولاد ضد زنگ

اصطلاح كمي نادرست است. هيچ تركيبي از آهن و عناصر آلياژي وجود ندارد كه باعث شده استيل از جنس استنلس استيل باشد. در عوض ، فولاد ضد زنگ به اين واقعيت اشاره دارد كه محصولات ساخته شده از آن زنگ نمي زنند.آلياژهاي موجود در فولادهاي ضد زنگ مي توانند شامل كروم ، منگنز ، سيليكون و نيكل باشند. اين آلياژها به طور مشترك براي تعامل با اكسيژن موجود در آب و هوا كار مي كنند تا به سرعت اما قوي روي فولاد تشكيل شود كه از خوردگي بيشتر جلوگيري مي كند.به طور طبيعي ، لوله هاي استنلس استيل در هر صنعتي كه محافظت از خوردگي ضروري باشد استفاده مي شود.

چگونه لوله الوي استيل را خريداري كنيم؟

براي خريد لوله الوي استيل و كسب اطلاعات كامل تر به سايت شركت كالاي صنعت نفت مراجعه كنيد و از كارشناسان مجرب ما در اين زمينه كمك بگيريد.
